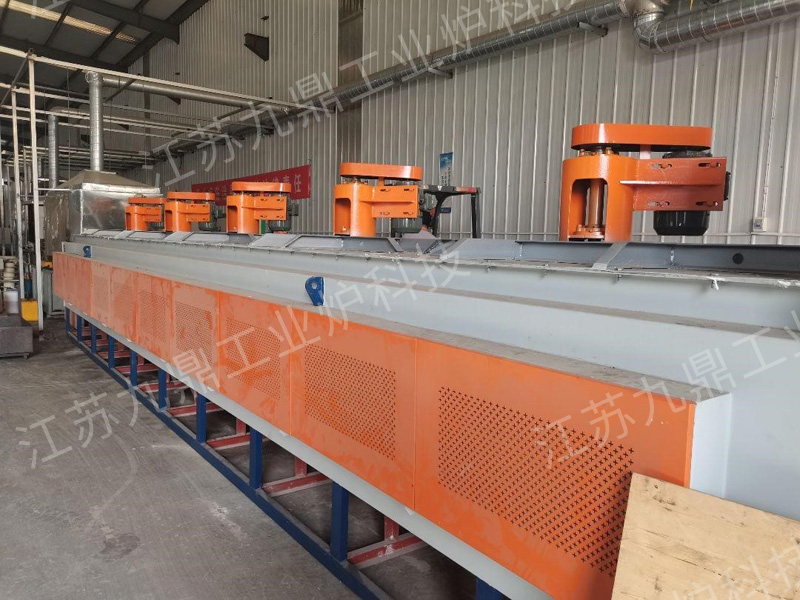

網帶式回火爐

一、設 備 用 途

1.     網帶式回火爐(以下簡稱電爐)系連續式網帶作業式電阻爐,額定 溫度650℃,可用于鋁棒、鋁塊產品的鍛壓前加熱、退火等熱處理使用;亦可供其他金屬類機件、鑄件、合金件在低于650℃以下的空氣中進行熱處理加熱用;具有爐溫均勻、升溫快、操作方便、節能等優點。

2.     溫控系統采用PID調節大功率可控硅,日本富士PXF-9(帶RS485通訊端口)智能雙數顯程序儀表控溫,且控溫精度高、爐溫平穩、溫差波動小。另選用昆侖通態7寸工業觸摸屏:性能穩定,操作方便。系統具有高可靠性和抗干擾功能。觸摸屏傳輸工藝至溫度控制儀表,從下級主控儀采集實時的主控溫度。工藝過程中每一時刻的各區爐溫的狀態及其報警能實時顯示、記錄,直至工藝過程完成。

二、        技術參數

1、     額定功率:75Kw+10%

2、     額定電壓:380V、3相、50Hz

3、     額定溫度:650℃

4、     退火溫度:500-600℃

5、     加熱區數:2區

6、     控溫形式:采用2區微電腦程序儀表(日本富士PXF-9)自動控溫,可自動執行設定的熱處理工藝,實現熱處理工藝過程自動化�？筛鶕�(jù)工藝需要,設定每段升溫(降溫)速率(即每小時升溫的溫度),每段保溫溫度(即到需要的溫度時開始保溫),每段保溫時間(即到需要的溫度時保溫多長時間),可設定10段及以上工藝曲線。

7、     溫度傳輸及記錄:選用昆侖通態7寸工業觸摸屏:性能穩定,操作方便。系統具有高可靠性和抗干擾功能。觸摸屏傳輸工藝至溫度控制儀表,從下級主控儀采集實時的主控溫度。工藝過程中每一時刻的各區爐溫的狀態及其報警能實時顯示、記錄,直至工藝過程完成。觸摸屏還可調節網帶速度。

8、     加熱元件接法:Y

9、     網帶工作區尺寸:5000×350mm(長×寬)

10、  網帶距爐口距離:150mm(高)

11、  上料臺長度:800mm

12、  出料臺長度:300mm

13、  爐溫均勻性:±5℃

14、  熱循環風機

14.1.功率:1.5KW

14.2.數量:2臺

14.3.風量:3600~4900m3/h

14.4.風壓:240~150Pa

14.5.轉速:960r/min

15、  生 產 率:≥3件/min

16、  網帶移動速度:15-150mm/min(變頻調速、間歇工作連續可調)

17、  控溫(儀表)精度:±1℃

18、  空爐損耗功率:≤20kW

19、  空爐升溫時間:≤1h

20、  爐側外壁溫升:≤室溫+35℃

21、  設備占地尺寸:5400×1400×1900mm(長×寬×高)

三、        結構簡介

電爐采用網帶貫通式連續加熱爐生產形式。由爐殼、爐襯、爐蓋及循環風機、電熱元件、網帶及爐底托軌、網帶驅動裝置、電器控制及溫控系統等組成。

1. 爐殼

爐殼外殼采用5mm鋼板折邊焊接制作,爐底采用8#槽鋼焊接做支撐,爐口面板采用10mmQ235鋼板制作,防止熱變形、氧化、開裂。整體結實、牢固、耐用、可靠,所有焊縫均勻平滑、沒有氣孔、夾渣、未熔合等缺陷。爐體外觀平直、美觀、沒有皺褶或凹凸不平現象。具有足夠的強度,優于GB50205-2011《鋼結構焊接規范》、GB50661-2001《鋼結構工程施工質量驗收規范》之要求。加熱爐體表面先刷一遍防銹漆,再涂刷相應顏色的油漆,色標選擇按行業通用標準(也可根據用戶需要),關鍵部位用耐高溫漆。此爐體結構牢固可靠,整體強度好,不易變形,外表平整光潔。

2. 爐襯

爐襯為全纖維結構,爐襯纖維總厚度為≥240mm,大大降低了爐外壁的溫升;爐襯的纖維是采用山東魯陽股份有限公司運用真空甩絲法生產的1260型,壓縮后模塊容重≥230Kg/m3;采用科學合理的鑲裝方法,此結構少有熱橋短路現象出現,又是平疊兩種方式結合制作,氣密性較好,具有牢固可靠、維修方便、使用壽命長、節能效果好、爐體重量輕、爐體外殼溫升小等優點。

爐底要承受網帶和工件的重量,采用高強度高鋁耐火磚砌筑。爐蓋隔熱保溫層同樣采用標準型耐火纖維經壓縮,用錨固件固定在爐蓋鋼板上。

該結構型式爐襯低密度(230Kg/m3)低熱容量,相對輕質隔熱耐火磚爐襯輕75℅以上,熱容僅為輕質隔熱耐火磚爐襯的1/8,大大減少了該爐襯蓄熱量,意味著爐襯吸收熱量少,同功率爐升溫快,節能顯著等優點,同時確保外部溫度工作時不超過室溫+45℃;

3. 爐蓋及循環風機

回火爐爐蓋采用整體可拆卸的結構,頂部框架采用8#槽鋼焊接制作,需維修爐襯時只需拆去爐蓋和爐體間的連接固定螺栓,將爐蓋吊走即可以進行設備維修,熱電偶從爐蓋頂部插入爐膛。

熱循環風機采用離心式風機,風機為拆卸式,便于安裝和維修。為保證質量和使用壽命,采用專業廠生產的高溫風機,風壓低、風量大,振動、噪音小(≤75dB),使用壽命長。熱循環風機的分布是采用頂部插入式,分2臺安裝,爐膛每1區為1臺風機,功率1.5KW。
